بوابة Grandstream GXW4248 ‏FXS VoIP

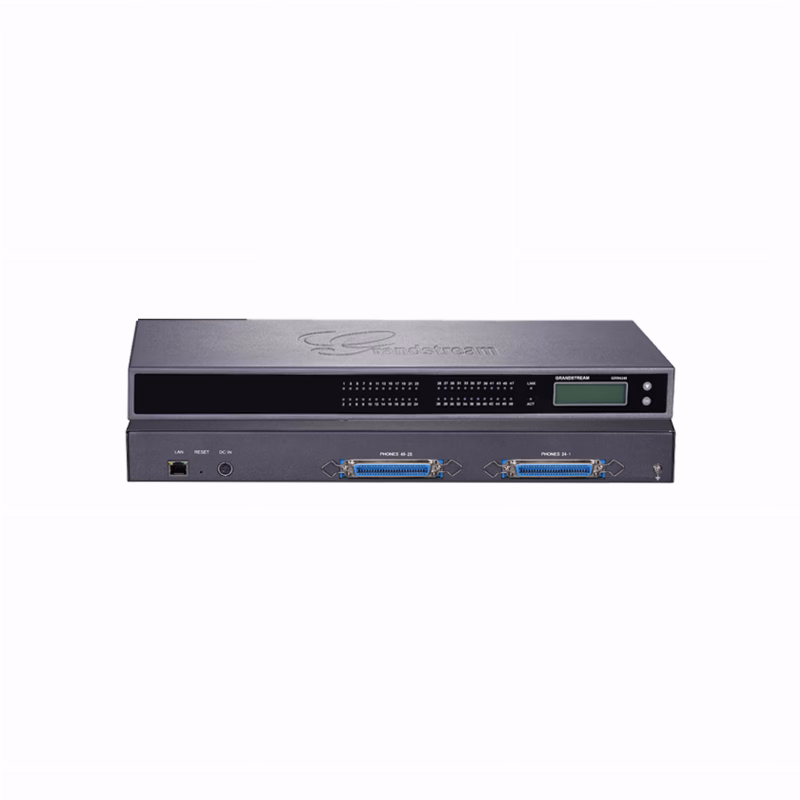

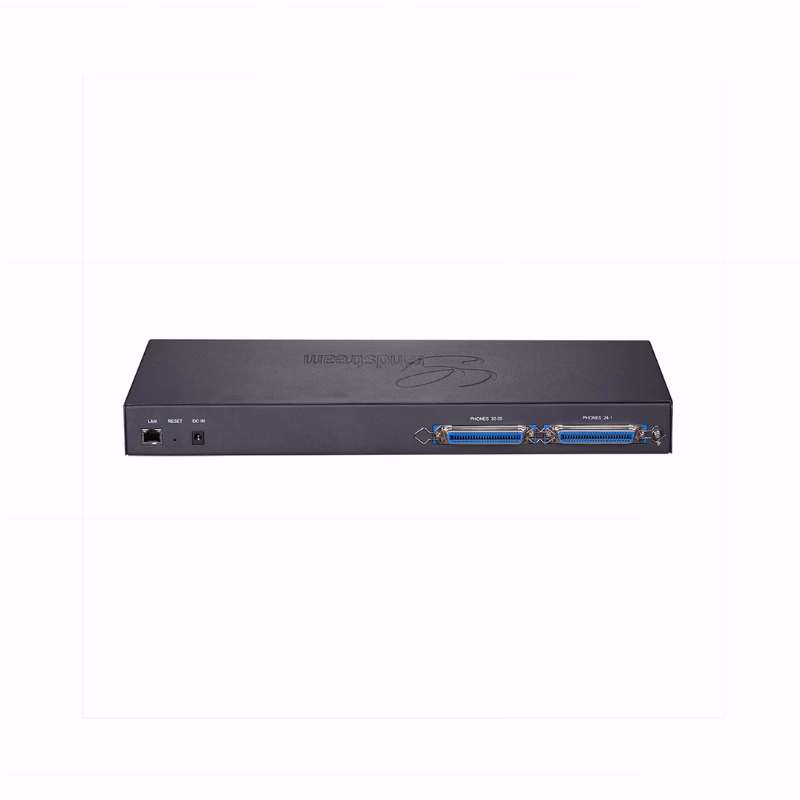

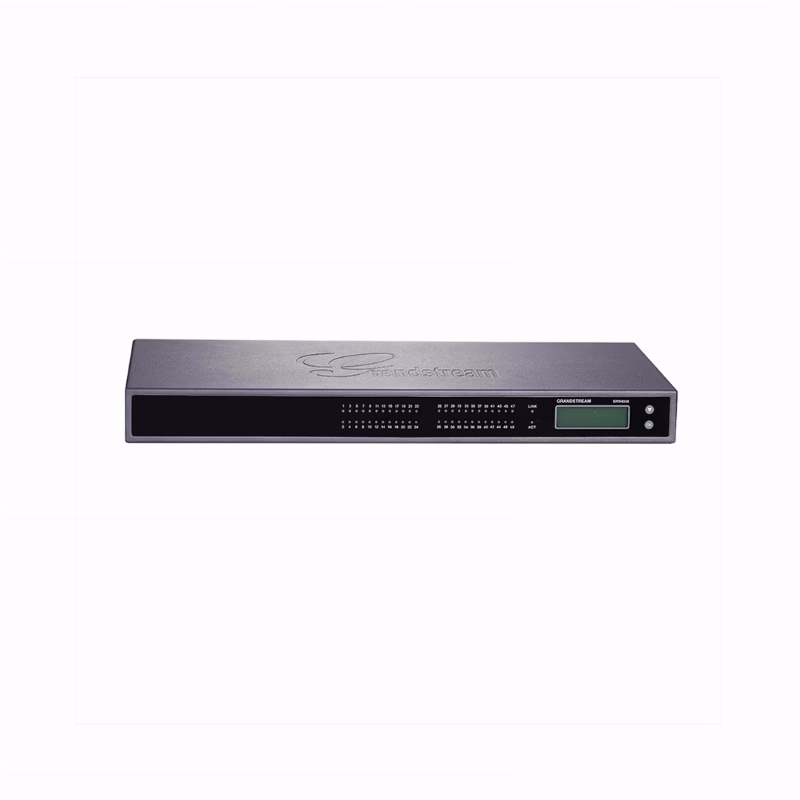

يركز جهاز Grandstream GXW4248 على كثافة عالية تبلغ 48 منفذ FXS، وتخرج التوصيلات عبر موصلَي Telco من 50 دبوسًا من دون مقابس RJ11 فردية. هذا يفرض تخطيطًا واضحًا للكوابل ولوحة التوزيع قبل الإعداد الميداني، ويجعل الطراز مناسبًا لفندق أو سكن أو منشأة كبيرة تحتفظ بعدد واسع من الخطوط الطرفية التناظرية. يقدم منفذ RJ45 باستشعار تلقائي بسرعة 10/100/1000 Mbps، وحساب SIP مستقل لكل منفذ، وأربعة ملفات لخوادم SIP. يعمل بمحول 24 VDC/6.25 A من دخل 100–240 VAC عند 50–60 Hz، ويتيح التصميم أن وضعه على مكتب أو داخل راك. تعرض شاشة 128 x 32 المضاءة حالة الجهاز محليًا.

مواصفات GXW4248 الموثقة

مواصفة ports في GXW4248 هي 48 FXS ports through two 50-pin Telco connectors, no individual RJ11 connectors, and one 10/100/1000 Mbps auto-sensing RJ45 network port. طابق هذه المواصفة في GXW4248 مع المقسم والأجهزة التناظرية والكابلات وخطة التشغيل قبل الإعداد الميداني.

مواصفة connectivity في GXW4248 هي Gigabit Ethernet; SIP over UDP/TCP/TLS. طابق هذه المواصفة في GXW4248 مع المقسم والأجهزة التناظرية والكابلات وخطة التشغيل قبل الإعداد الميداني.

مواصفة power في GXW4248 هي 24 VDC/6.25 A adapter; 100-240 VAC, 50-60 Hz input. طابق هذه المواصفة في GXW4248 مع المقسم والأجهزة التناظرية والكابلات وخطة التشغيل قبل الإعداد الميداني.

مواصفة mounting في GXW4248 هي Desktop and rack mounting. طابق هذه المواصفة في GXW4248 مع المقسم والأجهزة التناظرية والكابلات وخطة التشغيل قبل الإعداد الميداني.

مواصفة display في GXW4248 هي Backlit 128 x 32 graphic LCD. طابق هذه المواصفة في GXW4248 مع المقسم والأجهزة التناظرية والكابلات وخطة التشغيل قبل الإعداد الميداني.

مواصفة sip server profiles في GXW4248 هي 4. طابق هذه المواصفة في GXW4248 مع المقسم والأجهزة التناظرية والكابلات وخطة التشغيل قبل الإعداد الميداني.

مواصفة sip accounts في GXW4248 هي Independent SIP account per telephone port. طابق هذه المواصفة في GXW4248 مع المقسم والأجهزة التناظرية والكابلات وخطة التشغيل قبل الإعداد الميداني.

مواصفة codecs في GXW4248 هي G.711, G.723.1, G.726 (40/32/24/16), G.729 A/B, iLBC. طابق هذه المواصفة في GXW4248 مع المقسم والأجهزة التناظرية والكابلات وخطة التشغيل قبل الإعداد الميداني.

مواصفة fax في GXW4248 هي T.38 Group 3 fax relay up to 14.4 kbps and G.711 fax pass-through. طابق هذه المواصفة في GXW4248 مع المقسم والأجهزة التناظرية والكابلات وخطة التشغيل قبل الإعداد الميداني.

مواصفة security في GXW4248 هي SRTP, TLS/SIPS and HTTPS (AES-128). طابق هذه المواصفة في GXW4248 مع المقسم والأجهزة التناظرية والكابلات وخطة التشغيل قبل الإعداد الميداني.

الإعداد الميداني والتشغيل

ضع GXW4248 في موقع يتيح التصميم أن فيه تسمية كابلات الأجهزة التناظرية وEthernet والطاقة وحمايتها. راجع التثبيت والتهوية والطاقة الاحتياطية والتأريض والوصول للصيانة. أثناء القبول، راجع عمليًا الاستعادة بعد انقطاع الطاقة ومنظومة الاتصال، وافحص كل منفذ FXS، وثبت جدول التوجيه النهائي. أدخل GXW4248 في سجل الأصول مع عنوان IP وهوية المقسم وخريطة التوصيلات ومسؤول الدعم. تغطي العبوة الجهاز وكابل Ethernet ومحول الطاقة، بينما يتولى عملية النشر تمديدات الأجهزة الطرفية وخدمة منظومة الاتصال المجهزة.

تشغيل Grandstream GXW4248 عمليًا

يتيح التصميم أن توظيف GXW4248 في المكاتب والفنادق والعيادات والمدارس والمستودعات والفروع التي تحتفظ بخطوط تناظرية مع تشغيل منصة SIP. وثّق كل خط حسب دائرة الأجهزة الطرفية ومنفذ البوابة والوجهة الواردة وقاعدة الاتصال الصادر وتوقعات الاستعادة. حدد سلوك جلسات الاتصال غير المجابة والانشغال وهوية المتصل ومسار الطوارئ قبل النقل. راجع عمليًا GXW4248 مع خط الأجهزة الطرفية والمقسم الفعليين، لأن نجاح التسجيل وحده لا يثبت اكتمال التدفق. تسهل خريطة المنافذ المكتوبة معالجة الأعطال لاحقًا.

موقع GXW4248 داخل عائلة البوابات

تتم مقارنة GXW4248 مع GXW4248, GXW4108 أساسًا في عدد منافذ FXS وسعة جلسات الاتصال المتزامنة. خصص الهيكل الأصغر عندما يغطي التوصيلات النشطة مع مساحة منطقية للخطة المعتمدة. وخصص الطراز الأكبر عندما تنتهي خطوط أكثر في المبنى نفسه. تجنب شراء منافذ بلا سبب واضح في خطة الانتقال، ولا تخفض السعة إذا كان من الممكن أن تعمل جميع الأجهزة التناظرية معًا. الطراز الصحيح هو الذي يرتبط مباشرة بجرد التوصيلات والحمل المتوقع.

فحص الصوت والفاكس والإشارات

يُجهز GXW4248 وفق برامج الترميز وطرق الإشارات المعتمدة في المؤسسة. راجع عمليًا الصوت الوارد والصادر وDTMF مع الرد الآلي والتحويل وإنهاء المكالمة وجلسات الاتصال الطويلة. إذا كان الفاكس مطلوبًا، راجع عمليًا الأجهزة والوجهات الفعلية مع وضع relay أو pass-through المختار. طابق إعدادات QoS مع تصميم منظومة الاتصال بدل تفعيلها منفردة. كما من الضروري أن أن تتوافق إعدادات الأمن والوسائط مع منصة SIP. احفظ ملف العمل حتى يتيح التصميم أن استعادة بوابة GXW4248 بديلة بصورة متسقة.

قرار الشراء

خصص GXW4248 بعد مطابقة جرد الأجهزة التناظرية التناظرية مع المنافذ وجلسات الاتصال المتزامنة وحسابات SIP وبرامج الترميز والفاكس وسياسة منظومة الاتصال. أدخل الإعداد وتنسيق الأجهزة الطرفية والاختبار والتوثيق ومسؤولية الدعم ضمن خطة الشراء. عندما تصبح خريطة المنافذ وإجراءات النقل جاهزة، يقدم GXW4248 مسارًا منظمًا لربط خدمة FXS الحالية بنظام اتصالات IP.

محتويات العبوة

• GXW4248 بوابة
• كابل RJ45
• 24 V/6.25 A مزود طاقة
• حامل راك × 2
• كابل Telco × 2
• دليل التركيب السريع
• وثيقة تنظيمية
